在半導體芯片制程不斷突破的浪潮中，每一臺核心設備的精準運行，都離不開背后“隱形基石”——工業陶瓷的支撐。從光刻、刻蝕到封裝測試，工業陶瓷憑借耐高溫、耐腐蝕、高純度、高精度的優異特性，成為半導體制造各關鍵環節的核心材料。今天，我們就來解鎖工業陶瓷在半導體設備中的應用密碼，看看這項硬核材料如何助力芯片制造，以及專注于此的永州明睿陶瓷科技有限公司，如何以精良加工能力賦能行業發展。
一、前道工藝核心設備：工業陶瓷的“主戰場”
前道工藝是半導體晶圓制造的核心環節，對設備精度和材料穩定性要求極致嚴苛，工業陶瓷在這里發揮著不可替代的作用。
1. 光刻機：納米級精度的“陶瓷助力”
光刻機作為半導體制造的“皇冠明珠”，其工件臺、掩模臺的高速高精度運動，離不開低熱膨脹、高比剛度的陶瓷材料。其中，堇青石陶瓷、碳化硅陶瓷制成的移動平臺，能有效抵抗高速運動中的變形，保障光刻機在納米級精度下穩定工作；而氧化鋁陶瓷、氮化硅陶瓷打造的靜電吸盤，則承擔著硅片的精準夾持與轉移任務，為光刻工藝的順利開展奠定基礎。
2. 刻蝕機：耐腐蝕環境的“陶瓷屏障”
刻蝕工藝需在強腐蝕、高真空環境下進行，對設備部件的耐腐蝕性和純度要求極高。工業陶瓷在此場景下全面覆蓋核心部件：碳化硅、氧化釔等陶瓷制成的刻蝕機腔體，能避免金屬雜質污染，保障晶圓缺陷控制；表面布滿微小通孔的氣體分配盤，采用CVD-SiC、氧化鋁陶瓷材質，可精準控制氣體流量與噴射角度，讓晶圓加工更均勻；而與硅晶圓電導率相似的碳化硅陶瓷聚焦環，能有效聚集等離子體，且耐等離子體刻蝕性能遠超傳統材料。
3. 薄膜沉積設備：穩定工藝的“溫度與吸附擔當”
在PVD、CVD等薄膜沉積工藝中，陶瓷靜電吸盤同樣是核心部件，負責硅片的吸附與固定；氮化鋁陶瓷、氧化鋁陶瓷制成的陶瓷加熱器，直接與晶圓接觸，能精準控制工藝溫度，確保薄膜沉積的均勻性和穩定性。此外，設備中的氣體分配盤、腔體等關鍵部件，也均采用工業陶瓷材質，保障沉積工藝的潔凈與高效。
二、后道工藝設備：工業陶瓷的“精準賦能”
進入封裝測試環節，工業陶瓷的高精度和高可靠性，繼續為芯片品質保駕護航。
1. CMP設備：拋光精度的“核心保障”
化學機械拋光（CMP）是實現晶圓表面平整的關鍵工序，設備中的拋光板、搬運臂、校正平臺、真空吸盤等部件，均采用高硬度、低磨損的工業陶瓷材質，能在高速拋光過程中保持穩定性能，保障晶圓的平面度與平行度。
2. 封裝與測試設備：精細操作的“陶瓷利器”
在晶圓切割環節，金剛石-陶瓷復合材料制成的切割刀片，切割速度可達300mm/s，崩邊控制在1μm以內，精準完成晶圓分割；熱壓焊頭采用氮化鋁陶瓷，導熱率高達220 W/mK，確保焊點溫度均勻性±2℃；而引線鍵合所需的陶瓷劈刀，多采用氧化鋁陶瓷、氧化鋯增強氧化鋁陶瓷，保障鍵合過程的精準與穩定。在測試環節，氧化鈹陶瓷、氮化鋁陶瓷制成的轉接基板和高頻測試夾具，能滿足高頻信號傳輸?shù)膰揽烈蟆?/span>
三、晶圓傳輸系統：潔凈高效的“陶瓷護航”
晶圓在各設備間的傳輸，需要在潔凈、無污染的環境下進行，工業陶瓷成為傳輸系統的理想材料。晶圓傳輸機器人的機械臂采用氧化鋁陶瓷、碳化硅陶瓷，關節軸承則使用氧化鋯陶瓷球，摩擦系數低于0.001，更耐用；機械手手指采用碳化硅陶瓷，耐150℃烘烤，顆粒釋放量極低，避免污染晶圓。此外，超純水與氣體輸送系統的閥門密封件、管道內襯，也采用氮化硅陶瓷、高密度氧化鋁陶瓷，耐氫氟酸腐蝕，保障傳輸系統的穩定運行。
四、明睿陶瓷：以精良的加工能力，筑牢半導體材料基石
工業陶瓷在半導體領域的廣泛應用，對材料制備和加工精度提出了極高要求，而永州明睿陶瓷科技有限公司，正是深耕此領域的技術實踐者。作為全品類陶瓷結構件定制廠家，明睿陶瓷專注于碳化硅、氮化硅、氧化鋯、氮化鋁、氧化鋁等工業陶瓷的研發與生產，全面覆蓋半導體、新能源、醫療等12大領域，為半導體設備制造商提供材料解決方案。
1. 全鏈條技術實力，核心指標穩定產出
明睿陶瓷構建了完整的研發生產加工體系，擁有30余項專利技術，包括12項發明專利和18項實用新型專利。公司注冊資本從初期的1200萬元增加到2024年的3000萬元；工廠占地面積從初期的23000平方米，擴建至35000平方米；短短幾年內，明睿陶瓷先后多次投入大筆資金，不斷擴大工廠規模，完善生產設備，為滿足各領域的工業陶瓷定制需求，提供更穩定的基礎。
2.硬核設備加持，突破大型定制難題

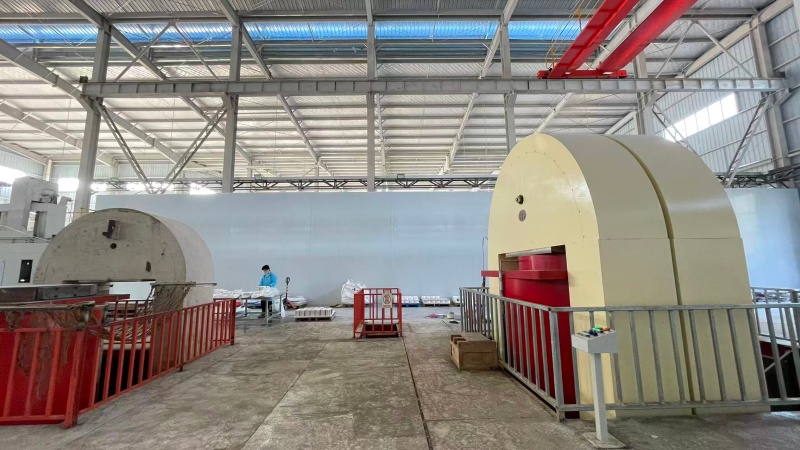

為滿足半導體行業對大型陶瓷部件的需求，明睿陶瓷引入165MPa大型冷等靜壓設備，可一次性成型最大直徑1.5米、長度4.8米的一體化大型陶瓷件，密度偏差控制在±2%以內，成品率提升25%以上。這一設備升級，成功解決了傳統工藝大型陶瓷件拼接導致的強度不足、易開裂等痛點，可定制直徑1.2米的大型陶瓷反應腔，適配8英寸、12英寸晶圓生產設備，為半導體設備大型化發展提供了關鍵支撐。
3.全流程管控，高效響應定制需求
明睿陶瓷擁有300多臺高精密加工和檢測設備，實現從原料制備到成品檢測的全流程控制，執行12道質量管控流程，產品合格率達99.9%。同時，通過規模化生產和技術迭代，公司在保障品質的基礎上優化成本，助力客戶提升市場競爭力。
結語：材料創新驅動半導體發展，明睿陶瓷一路同行
隨著半導體制程不斷向更小節點突破，對工業陶瓷材料的性能要求將持續提升。永州明睿陶瓷以技術創新為驅動，以全品類產品為支撐，以精準加工為保障，正在成為半導體行業核心陶瓷材料的可靠伙伴。無論是常規半導體陶瓷部件，還是大型、高精密定制需求，明睿陶瓷都能憑借深厚的技術積累和強大的生產能力，為客戶突破技術瓶頸。
如果您正在尋找半導體領域的工業陶瓷解決方案，不妨關注永州明睿陶瓷科技有限公司，解鎖更多精準、高效的陶瓷定制服務！
